توضیحات کوتاه
1,564,500 تومان

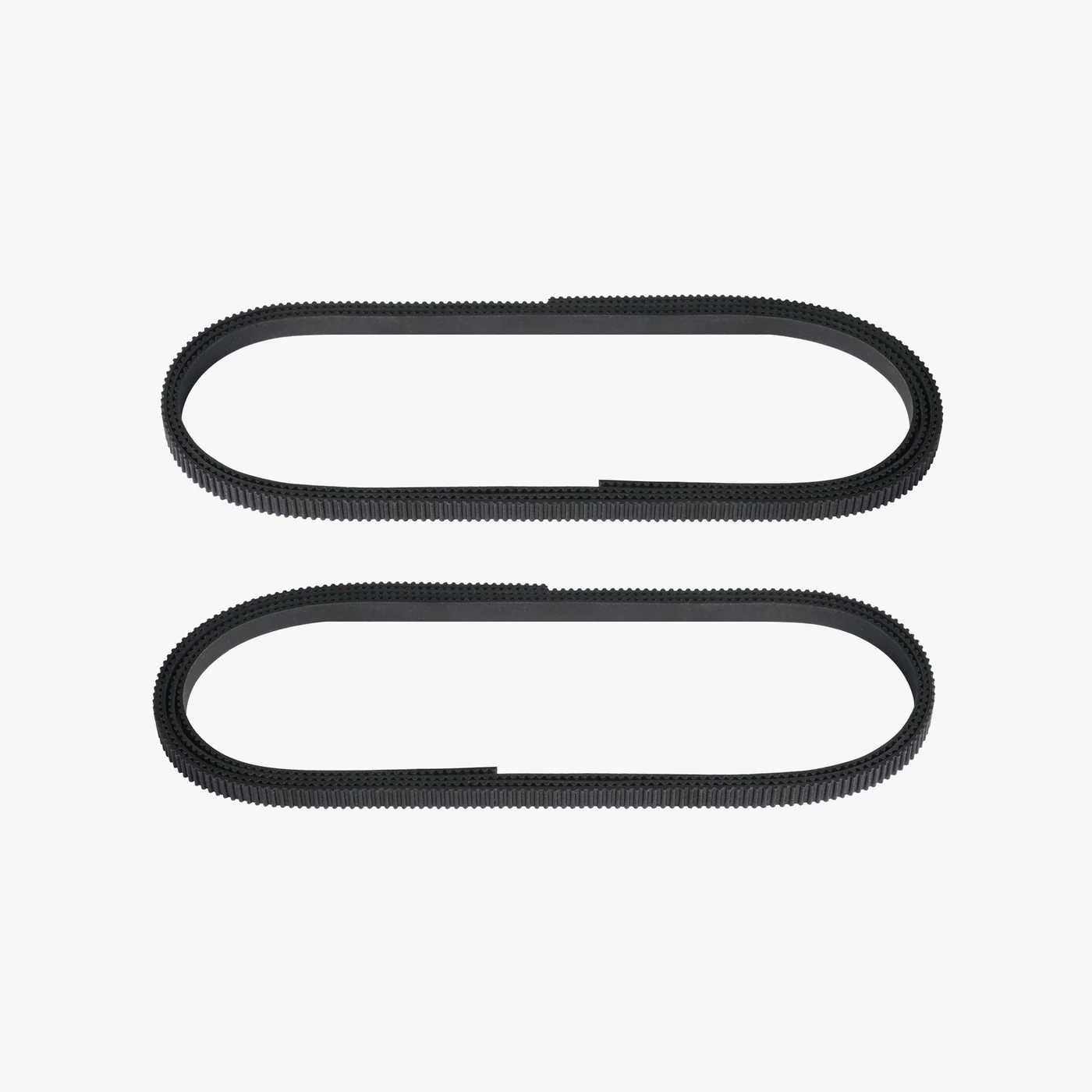

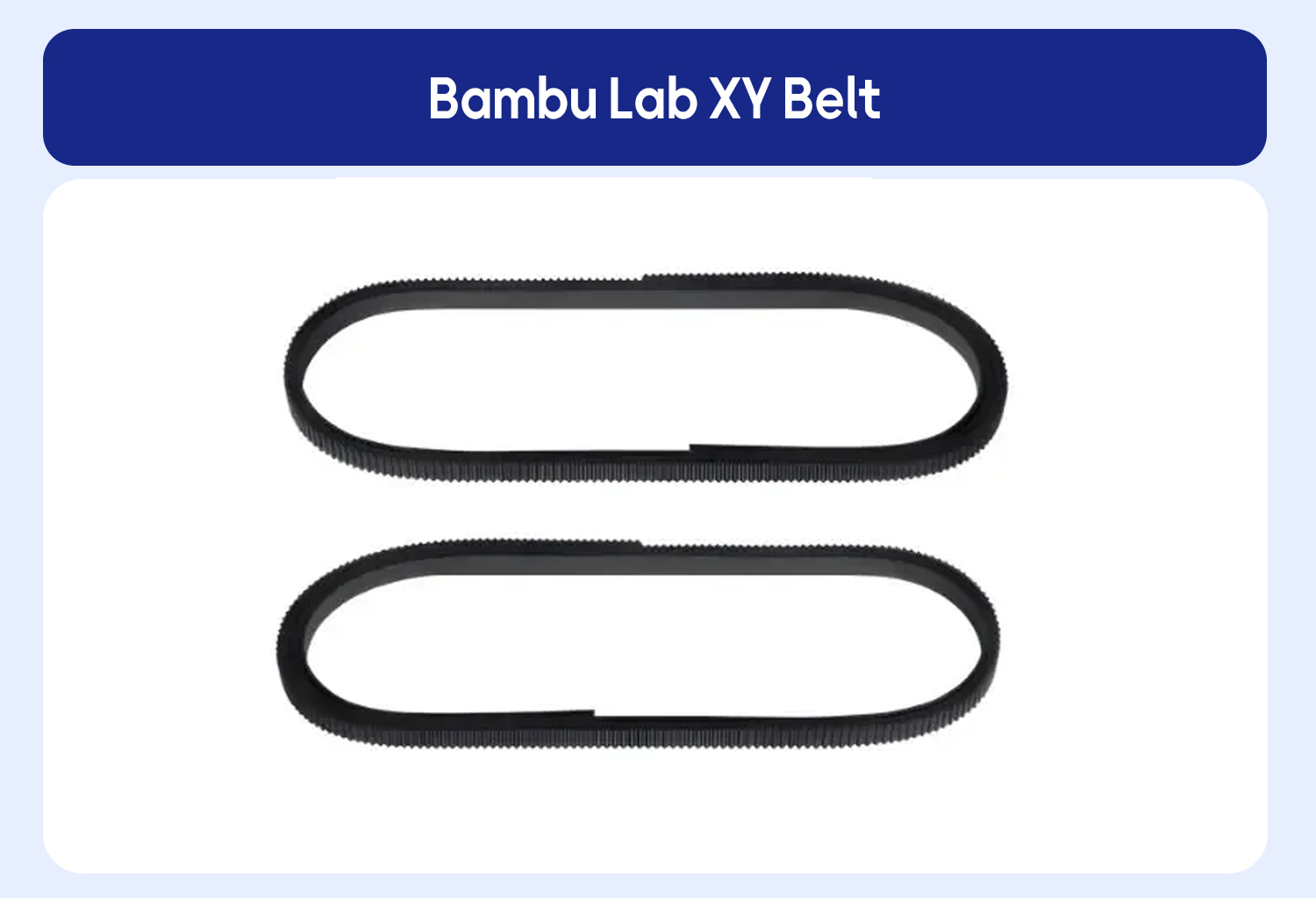

تسمه XY در پرینترهای سه‌بعدی از نوع FDM/FFF (مانند پرینترهای Bambu Lab، Creality، Prusa و …) برای انتقال حرکت موتورهای گام‌به‌گام (استپر موتور) به محورهای X و Y استفاده می‌شود. این تسمه معمولاً از نوع GT2 است و به صورت تسمه تایمینگ (Timing Belt) طراحی شده تا حرکت دقیق و هماهنگ را فراهم کند.
در پرینترهای FDM، دو محور اصلی X و Y برای حرکت نازل یا بستر چاپ (بسته به نوع طراحی پرینتر) استفاده می‌شوند. تسمه XY بین پولی‌های متحرک و موتورهای استپر قرار می‌گیرد و با چرخش موتور، تسمه کشیده شده و باعث حرکت نازل (یا صفحه کار) در جهت افقی می‌شود.
به‌طور کلی:
محور X معمولاً نازل را به چپ و راست حرکت می‌دهد.
محور Y معمولاً صفحه چاپ را به جلو و عقب می‌برد.
حرکت روان و دقیق نازل
بدون لقی یا گسستگی
حرکت یکنواخت و بی‌صدا
کاهش خطاهای چاپ
عدم لرزش یا انحراف در مدل نهایی
دقت بالاتر در جزئیات ظریف
طول عمر بالا
مقاومت در برابر ساییدگی و پارگی
کشش پایدار در طول زمان
نصب آسان و نگهداری کم
قابلیت تعویض سریع
نیاز به تنظیم کشش (Tension) با ابزار ساده
یکی از مهم‌ترین نکات در کارکرد صحیح تسمه، میزان کشش مناسب آن است:
اگر تسمه بیش از حد شل باشد، پرش دندانه و لرزش چاپ رخ می‌دهد.
اگر بیش از حد سفت باشد، ممکن است به استپر موتور یا بلبرینگ‌ها آسیب وارد کند.
معمولاً از تنظیم‌کننده کشش (Belt Tensioner) در طراحی پرینتر استفاده می‌شود که به کمک پیچ‌گوشتی یا آچار آلن قابل تنظیم است.
اگر روی تسمه ترک، پوسیدگی یا خرابی دندانه‌ها مشاهده شد.
اگر صدای ناهنجار از حرکت محورهای X و Y شنیده می‌شود.
اگر بعد از چند ماه استفاده دقت چاپ کاهش یابد.
هنگام خرید تسمه XY، حتماً به موارد زیر توجه کنید:
نوع و گام تسمه (مثلاً GT2 با گام 2 میلی‌متر)
طول و عرض متناسب با مدل پرینتر
جنس تقویت‌شده برای دوام بیشتر

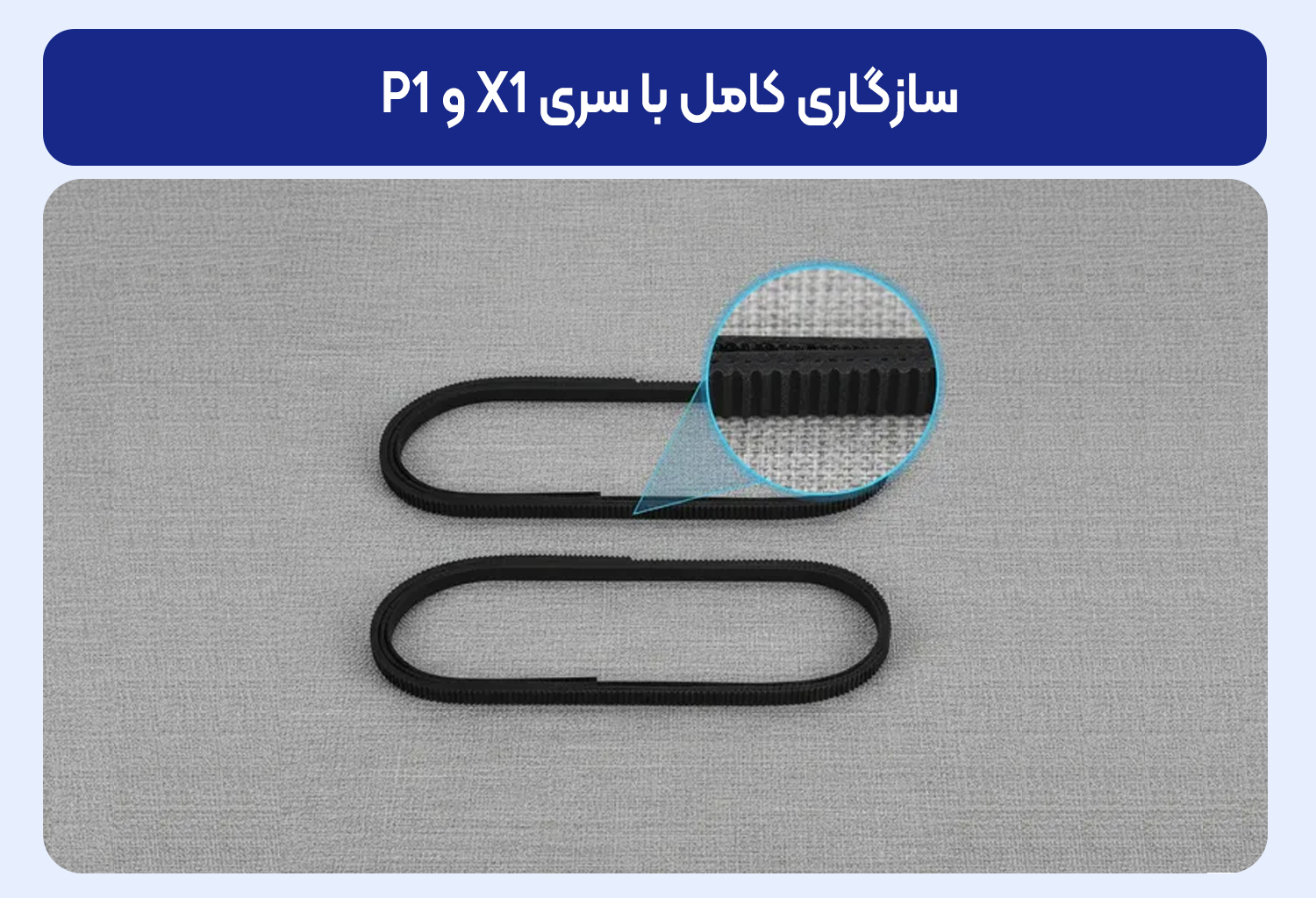

سازگاری با پولی‌ها و موتورهای دستگاه
تسمه‌های فابریک برندهایی مانند Bambu Lab یا Prusa معمولاً باکیفیت‌تر و با دوام‌تر هستند و اگرچه قیمت بالاتری دارند، اما در بلندمدت به نفع کاربر خواهند بود.
در پرینترهای CoreXY یا H-Bot از چند تسمه XY با آرایش خاص استفاده می‌شود که به‌واسطه طراحی، دقت بسیار بالایی فراهم می‌کنند.
برخی پرینترهای مدرن از تسمه‌های تقویت‌شده با کولار استفاده می‌کنند تا در برابر کشش و گرما مقاوم‌تر باشند.
تسمه XY یکی از اجزای مهم در دقت، عملکرد و کیفیت چاپ پرینترهای سه‌بعدی است. با انتخاب تسمه مناسب، تنظیم دقیق کشش آن و نگهداری منظم، می‌توان از بسیاری از مشکلات رایج جلوگیری کرد و طول عمر پرینتر را افزایش داد. این قطعه کوچک اما حیاتی، نقش بزرگی در چاپ موفق دارد و نباید آن را دست‌کم گرفت.
| متریال تسمه | لاستیک تقویت‌شده با فیبر (اغلب فایبرگلاس یا کولار) |
|---|---|
| عرض تسمه استاندارد | 6 میلی‌متر یا 10 میلی‌متر |
| گام دندانه‌ها | 2 میلی‌متر (GT2) |
| طول تسمه | بسته به مدل پرینتر (معمولاً بین 60 تا 120 سانتی‌متر) |
| مقاومت حرارتی | بین -20 تا 80 درجه سانتی‌گراد |
| نوع انتقال حرکت | تایمینگ (همزمان و بدون لغزش) |
تسمه XY در پرینترهای سه‌بعدی از نوع FDM/FFF (مانند پرینترهای Bambu Lab، Creality، Prusa و …) برای انتقال حرکت موتورهای گام‌به‌گام (استپر موتور) به محورهای X و Y استفاده می‌شود. این تسمه معمولاً از نوع GT2 است و به صورت تسمه تایمینگ (Timing Belt) طراحی شده تا حرکت دقیق و هماهنگ را فراهم کند.
در پرینترهای FDM، دو محور اصلی X و Y برای حرکت نازل یا بستر چاپ (بسته به نوع طراحی پرینتر) استفاده می‌شوند. تسمه XY بین پولی‌های متحرک و موتورهای استپر قرار می‌گیرد و با چرخش موتور، تسمه کشیده شده و باعث حرکت نازل (یا صفحه کار) در جهت افقی می‌شود.
به‌طور کلی:
محور X معمولاً نازل را به چپ و راست حرکت می‌دهد.
محور Y معمولاً صفحه چاپ را به جلو و عقب می‌برد.
حرکت روان و دقیق نازل
بدون لقی یا گسستگی
حرکت یکنواخت و بی‌صدا
کاهش خطاهای چاپ
عدم لرزش یا انحراف در مدل نهایی
دقت بالاتر در جزئیات ظریف
طول عمر بالا
مقاومت در برابر ساییدگی و پارگی
کشش پایدار در طول زمان
نصب آسان و نگهداری کم
قابلیت تعویض سریع
نیاز به تنظیم کشش (Tension) با ابزار ساده
یکی از مهم‌ترین نکات در کارکرد صحیح تسمه، میزان کشش مناسب آن است:
اگر تسمه بیش از حد شل باشد، پرش دندانه و لرزش چاپ رخ می‌دهد.
اگر بیش از حد سفت باشد، ممکن است به استپر موتور یا بلبرینگ‌ها آسیب وارد کند.
معمولاً از تنظیم‌کننده کشش (Belt Tensioner) در طراحی پرینتر استفاده می‌شود که به کمک پیچ‌گوشتی یا آچار آلن قابل تنظیم است.
اگر روی تسمه ترک، پوسیدگی یا خرابی دندانه‌ها مشاهده شد.
اگر صدای ناهنجار از حرکت محورهای X و Y شنیده می‌شود.
اگر بعد از چند ماه استفاده دقت چاپ کاهش یابد.
هنگام خرید تسمه XY، حتماً به موارد زیر توجه کنید:
نوع و گام تسمه (مثلاً GT2 با گام 2 میلی‌متر)
طول و عرض متناسب با مدل پرینتر
جنس تقویت‌شده برای دوام بیشتر
سازگاری با پولی‌ها و موتورهای دستگاه
تسمه‌های فابریک برندهایی مانند Bambu Lab یا Prusa معمولاً باکیفیت‌تر و با دوام‌تر هستند و اگرچه قیمت بالاتری دارند، اما در بلندمدت به نفع کاربر خواهند بود.
در پرینترهای CoreXY یا H-Bot از چند تسمه XY با آرایش خاص استفاده می‌شود که به‌واسطه طراحی، دقت بسیار بالایی فراهم می‌کنند.
برخی پرینترهای مدرن از تسمه‌های تقویت‌شده با کولار استفاده می‌کنند تا در برابر کشش و گرما مقاوم‌تر باشند.
تسمه XY یکی از اجزای مهم در دقت، عملکرد و کیفیت چاپ پرینترهای سه‌بعدی است. با انتخاب تسمه مناسب، تنظیم دقیق کشش آن و نگهداری منظم، می‌توان از بسیاری از مشکلات رایج جلوگیری کرد و طول عمر پرینتر را افزایش داد. این قطعه کوچک اما حیاتی، نقش بزرگی در چاپ موفق دارد و نباید آن را دست‌کم گرفت.
| متریال تسمه | لاستیک تقویت‌شده با فیبر (اغلب فایبرگلاس یا کولار) |
|---|---|
| عرض تسمه استاندارد | 6 میلی‌متر یا 10 میلی‌متر |
| گام دندانه‌ها | 2 میلی‌متر (GT2) |
| طول تسمه | بسته به مدل پرینتر (معمولاً بین 60 تا 120 سانتی‌متر) |
| مقاومت حرارتی | بین -20 تا 80 درجه سانتی‌گراد |
| نوع انتقال حرکت | تایمینگ (همزمان و بدون لغزش) |
