توضیحات کوتاه

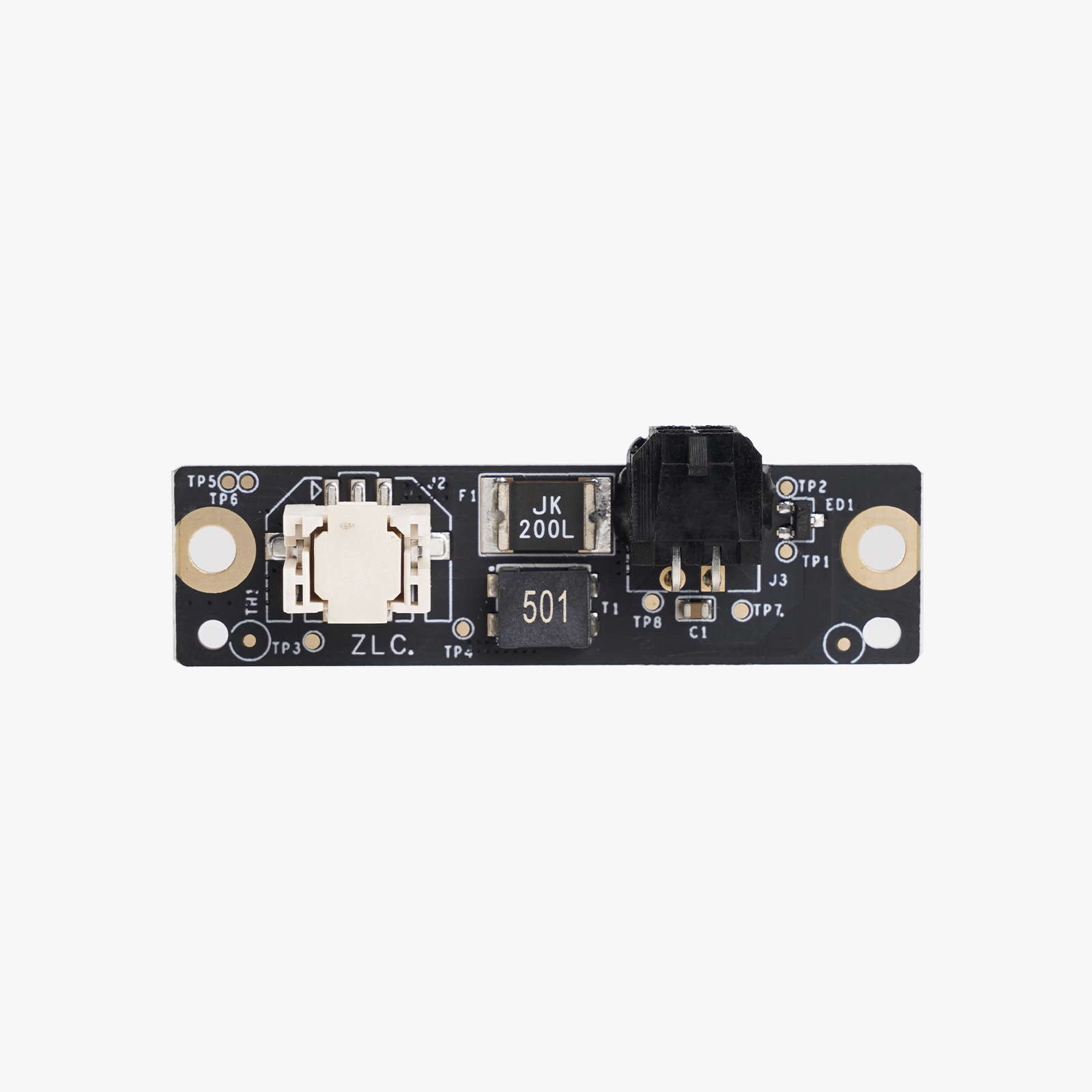

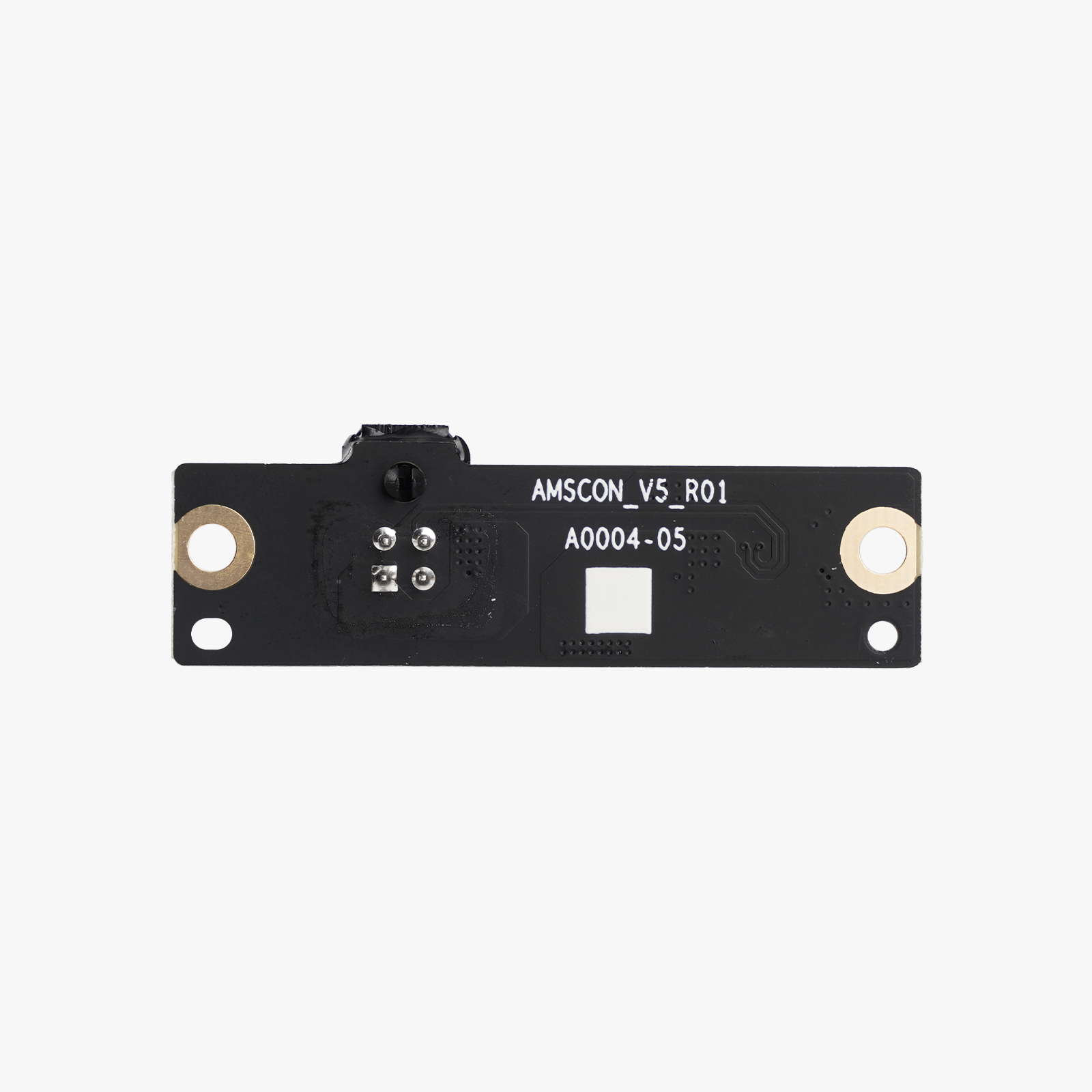

یک برد الکترونیکی ارتباطی در سیستم AMS است که وظیفه اتصال و هماهنگسازی قطعات داخلی AMS با پرینتر را بر عهده دارد. این برد اطلاعات مربوط به سنسورها، موتورهای داخلی و ارتباط بین AMS و پرینتر را مدیریت میکند و نقش مهمی در عملکرد صحیح سیستم تعویض خودکار فیلامنت دارد.
0 تومان
در انبار موجود نمی باشد
سیستم AMS برند Bambu Lab مجموعهای از قطعات مکانیکی و الکترونیکی است که برای مدیریت خودکار چند رول فیلامنت طراحی شده است. در این سیستم، AMS Connector Board بهعنوان مرکز ارتباطی بین بخشهای مختلف AMS عمل میکند و وظیفه انتقال اطلاعات و هماهنگی عملکرد قطعات داخلی را بر عهده دارد.
این برد ارتباط بین موتورهای AMS، سنسورهای تشخیص فیلامنت، واحدهای داخلی و کابل ارتباطی متصل به پرینتر را برقرار میکند. بدون عملکرد صحیح این بخش، سیستم AMS نمیتواند وضعیت رولها، مسیر فیلامنت یا فرمانهای تعویض را بهدرستی مدیریت کند.
زیرا این برد یکی از بخشهای اصلی ارتباطی AMS است و عملکرد صحیح آن باعث شناسایی درست سیستم، ارتباط پایدار و عملکرد بدون خطای تعویض فیلامنت میشود.
وظیفه آن ایجاد ارتباط بین قطعات الکترونیکی داخل AMS مانند سنسورها، موتورها و پرینتر اصلی است.

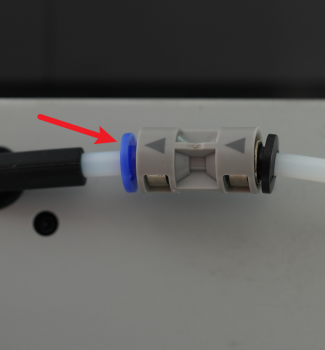

مرحله ۱.جدا کردن لوله PTFE

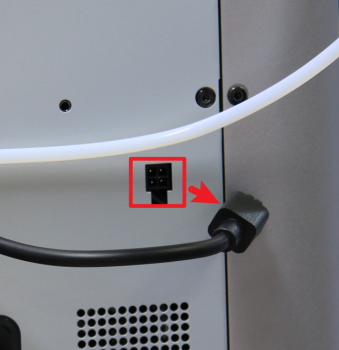

برای جدا کردن لوله PTFE، روی اتصالدهنده پلاستیکی فشار دهید. قفل کابل ۴ پین را آزاد کرده و آن را از پرینتر جدا کنید.

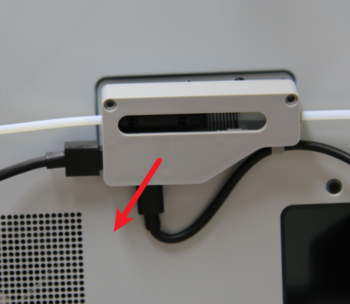

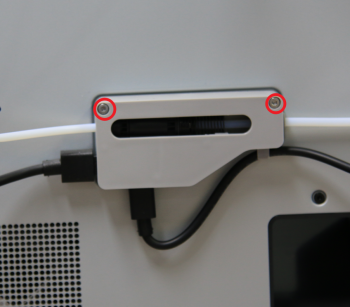

مرحله ۲. جدا کردن بافر فیلامنت
دو پیچ (M3×23) نگهدارنده بافر فیلامنت را باز کنید تا آن را جدا نمایید.

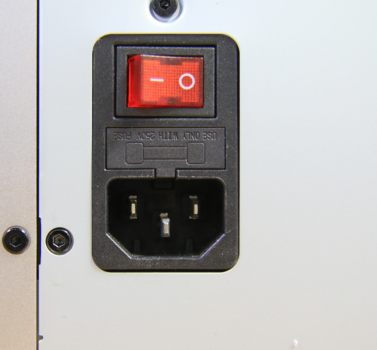

مرحله ۳. جدا کردن کابل برق
کابل برق را از پریز برق جدا کنید.

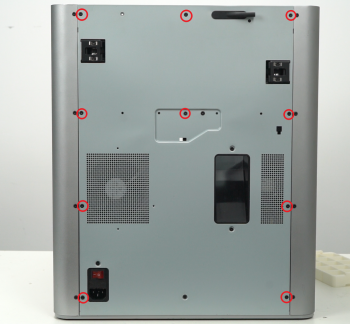

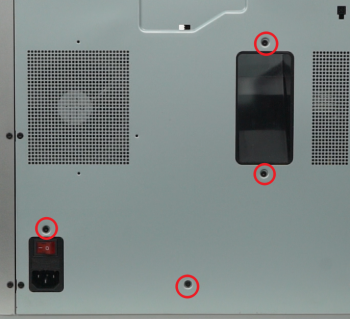

مرحله ۴. باز کردن پیچها
پیچهای پشت پرینتر را که در ادامه مشخص شدهاند، باز کنید. در مجموع ۱۴ پیچ باید باز شوند: ۱۰ پیچ مربوط به تصویر اول (M3×4.5) و ۴ پیچ مربوط به تصویر دوم (BT3×5) هستند.

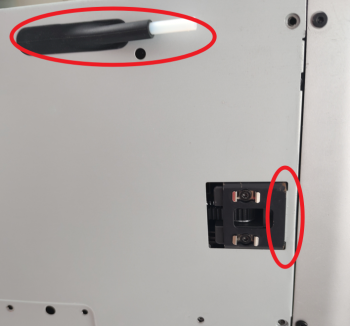

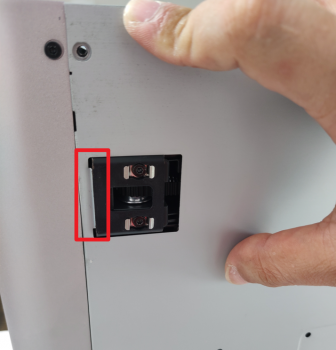

مرحله ۵. جدا کردن پنل پشتی
برای جدا کردن درپوش پشتی، مهم است که ابتدا سمت چپ را بکشید تا درگاه تنظیم کشش تسمه سمت چپ مانع کار نشود، و سپس سمت راست را جدا کنید. خروجی لوله PTFE را به سمت داخل فشار دهید تا از درپوش آزاد شود.

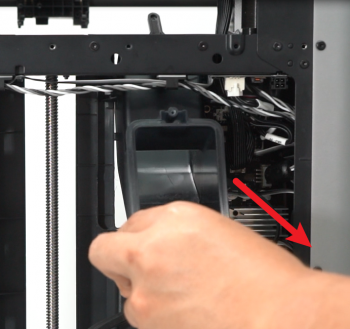

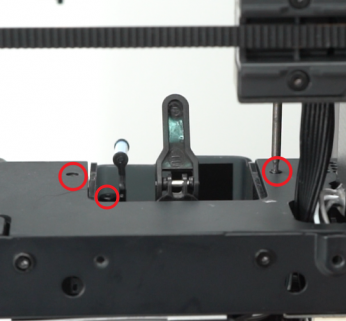

مرحله ۶. جدا کردن مجرای تخلیه
دو پیچ (BT2×8) موجود در دو طرف مجرای تخلیه را باز کنید. سپس، سومین پیچ (BT2×8) را که در زیر سمت چپ مجرای تخلیه پنهان شده است، باز کنید. پس از باز کردن هر سه پیچ، مجرای تخلیه را بردارید.

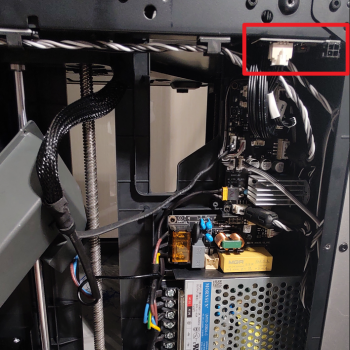

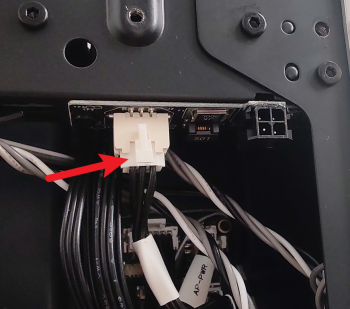

مرحله ۷. جدا کردن کابل برد
کابل نشاندادهشده در تصویر زیر را از برد اتصال AMS که در قسمت بالا سمت راستِ پشت پرینتر قرار دارد، جدا کنید.

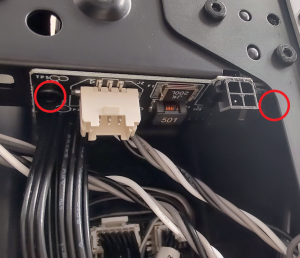

مرحله ۸. جدا کردن برد اتصال AMS
دو پیچ ST3×4.5 که برد اتصال AMS را نگه داشتهاند باز کنید و سپس برد را جدا نمایید.
| نوع قطعه | برد الکترونیکی اتصال AMS |
|---|---|
| کاربرد | مدیریت ارتباط قطعات داخلی AMS |
| سازگاری | انتقال داده و کنترل ارتباطی |
| عملکرد | انتقال داده و کنترل ارتباطی |
| محل نصب | داخل واحد AMS |
| نوع استفاده | قطعه یدکی و تعمیراتی |
| کاربرد اصلی | ارتباط بین AMS و پرینتر |
سیستم AMS برند Bambu Lab مجموعهای از قطعات مکانیکی و الکترونیکی است که برای مدیریت خودکار چند رول فیلامنت طراحی شده است. در این سیستم، AMS Connector Board بهعنوان مرکز ارتباطی بین بخشهای مختلف AMS عمل میکند و وظیفه انتقال اطلاعات و هماهنگی عملکرد قطعات داخلی را بر عهده دارد.
این برد ارتباط بین موتورهای AMS، سنسورهای تشخیص فیلامنت، واحدهای داخلی و کابل ارتباطی متصل به پرینتر را برقرار میکند. بدون عملکرد صحیح این بخش، سیستم AMS نمیتواند وضعیت رولها، مسیر فیلامنت یا فرمانهای تعویض را بهدرستی مدیریت کند.
زیرا این برد یکی از بخشهای اصلی ارتباطی AMS است و عملکرد صحیح آن باعث شناسایی درست سیستم، ارتباط پایدار و عملکرد بدون خطای تعویض فیلامنت میشود.
وظیفه آن ایجاد ارتباط بین قطعات الکترونیکی داخل AMS مانند سنسورها، موتورها و پرینتر اصلی است.
مرحله ۱.جدا کردن لوله PTFE
برای جدا کردن لوله PTFE، روی اتصالدهنده پلاستیکی فشار دهید. قفل کابل ۴ پین را آزاد کرده و آن را از پرینتر جدا کنید.
مرحله ۲. جدا کردن بافر فیلامنت
دو پیچ (M3×23) نگهدارنده بافر فیلامنت را باز کنید تا آن را جدا نمایید.
مرحله ۳. جدا کردن کابل برق
کابل برق را از پریز برق جدا کنید.
مرحله ۴. باز کردن پیچها
پیچهای پشت پرینتر را که در ادامه مشخص شدهاند، باز کنید. در مجموع ۱۴ پیچ باید باز شوند: ۱۰ پیچ مربوط به تصویر اول (M3×4.5) و ۴ پیچ مربوط به تصویر دوم (BT3×5) هستند.
مرحله ۵. جدا کردن پنل پشتی
برای جدا کردن درپوش پشتی، مهم است که ابتدا سمت چپ را بکشید تا درگاه تنظیم کشش تسمه سمت چپ مانع کار نشود، و سپس سمت راست را جدا کنید. خروجی لوله PTFE را به سمت داخل فشار دهید تا از درپوش آزاد شود.
مرحله ۶. جدا کردن مجرای تخلیه
دو پیچ (BT2×8) موجود در دو طرف مجرای تخلیه را باز کنید. سپس، سومین پیچ (BT2×8) را که در زیر سمت چپ مجرای تخلیه پنهان شده است، باز کنید. پس از باز کردن هر سه پیچ، مجرای تخلیه را بردارید.
مرحله ۷. جدا کردن کابل برد
کابل نشاندادهشده در تصویر زیر را از برد اتصال AMS که در قسمت بالا سمت راستِ پشت پرینتر قرار دارد، جدا کنید.
مرحله ۸. جدا کردن برد اتصال AMS
دو پیچ ST3×4.5 که برد اتصال AMS را نگه داشتهاند باز کنید و سپس برد را جدا نمایید.
| نوع قطعه | برد الکترونیکی اتصال AMS |
|---|---|
| کاربرد | مدیریت ارتباط قطعات داخلی AMS |
| سازگاری | انتقال داده و کنترل ارتباطی |
| عملکرد | انتقال داده و کنترل ارتباطی |
| محل نصب | داخل واحد AMS |
| نوع استفاده | قطعه یدکی و تعمیراتی |
| کاربرد اصلی | ارتباط بین AMS و پرینتر |
